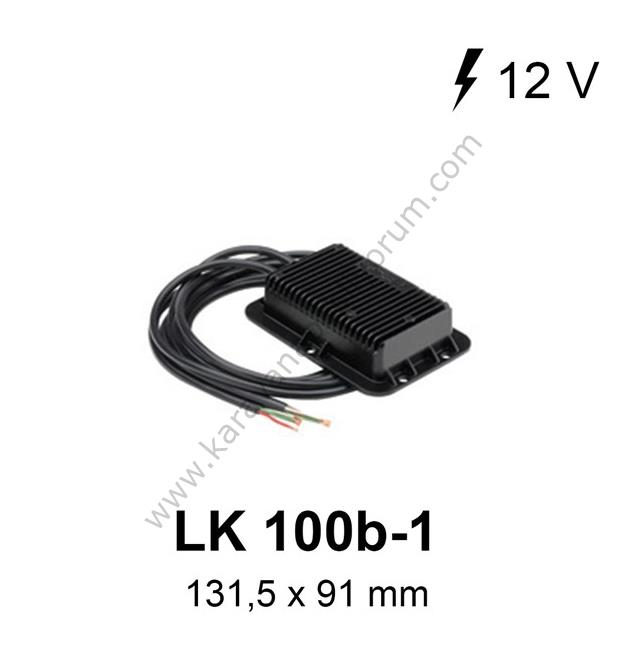

Jokon Kontrol Cihazı LK 100b-1

LED sinyal/pozisyon lambalarında arıza tespitini ECE prensiplerine uygun şekilde mümkün kılan akıllı yük modülü. LED lamba hatasız/ECE uyumlu çalışırken devreye paralel güç direnci bağlar; LED arızasında veya ECE değerleri sağlanmadığında direnci devreden ayırır ve gösterge rölesi (flasher) yük eksikliğini “ampul arızası” olarak algılar.

Nasıl Çalışır?

Kablolama (Özet)

1. LK 100b-1’i ilgili LED lamba devresine paralel bağlayın (aynı + ve − hatlarına).
2. Bağlantı yönlerini üretici şemasına göre teyit edin; sağlam lehim veya uygun konnektör kullanın.
3. Isı dağılımı için modülü havalandırmalı alana yerleştirin; kablo kesitlerini akıma uygun seçin.

Teknik Bilgiler

Güvenlik & Notlar

• 🔥 Isınma: Güç direnci çalışma anında ısınabilir; ısıya dayanıklı yüzeye sabitleyin, kablo güzergâhını termal risklerden uzak tutun.
• 📐 Standartlar: ECE uygunluk ve model uyumluluğunu Jokon dokümanlarıyla kontrol ederek kurulum yapın.
• 🧪 Devreyi çalıştırmadan önce fonksiyon testi yapın (normal yanma, arıza simülasyonu, uyarı kontrolü).
